¿Qué es una tuerca de conversión de rosca interna-externa y cómo funciona?

¿Qué es un Tuerca de conversión de rosca interna-externa

Una tuerca de conversión de rosca interna-externa es un pequeño sujetador cilíndrico que lleva dos formas de rosca diferentes en un solo cuerpo: una rosca externa en su pared exterior y una rosca interna que atraviesa su orificio. Se instala en un orificio preperforado o roscado utilizando la rosca externa y, una vez asentada, la rosca interna acepta un perno, perno o tornillo de un tamaño o estándar de rosca diferente. Este componente también se conoce comúnmente como tuerca adaptadora de rosca, tuerca de doble rosca o tuerca reductora de rosca, y todos estos términos describen la misma función básica de unir dos especificaciones de rosca diferentes dentro de una sola pieza.

En términos prácticos, un adaptador roscado de este tipo permite que un orificio originalmente dimensionado para un sujetador acepte con seguridad un sujetador diferente, sin mecanizar un nuevo orificio ni alterar la estructura circundante. Esto es particularmente útil cuando el equipo utiliza hardware mixto métrico e imperial, cuando un orificio original se ha desgastado o dañado, o cuando un cambio de diseño requiere instalar un perno más pequeño o más grande en un punto de montaje existente. Debido a que la tuerca de conversión estandariza la rosca resultante, también admite la intercambiabilidad entre conjuntos que de otro modo requerirían piezas mecanizadas a medida.

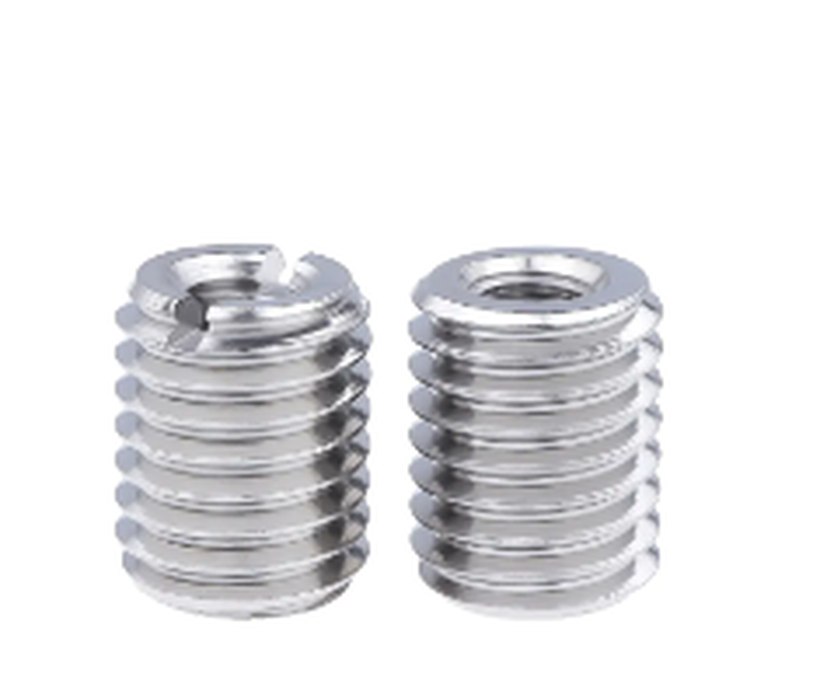

La fotografía de arriba muestra una tuerca de conversión de rosca interna-externa de acero inoxidable producida en dos configuraciones. La parte de la izquierda incluye una parte superior ranurada, que permite accionar la tuerca con una herramienta de hoja plana durante la instalación, mientras que la parte de la derecha utiliza una parte superior de orificio liso y generalmente se acciona con una llave hexagonal interna o un grifo de instalación exclusivo. Ambas partes comparten la misma estructura fundamental: una rosca externa helicoidal en la superficie exterior para anclar en el orificio de la base y una rosca interna separada dentro del orificio que recibe el sujetador correspondiente. Las tuercas de conversión de este tipo se fabrican en acero al carbono, acero inoxidable o latón, y el acero inoxidable se selecciona comúnmente para aplicaciones donde la resistencia a la corrosión es una prioridad.

Las tuercas de conversión de rosca interna-externa, las tuercas de doble rosca y los adaptadores roscados de este diseño general se aplican ampliamente dondequiera que la rosca ya presente en un orificio no coincida con el sujetador que debe instalarse, incluido el ensamblaje de maquinaria, el montaje de componentes automotrices, el mantenimiento de equipos y la reparación general de orificios roscados desgastados o dañados.

Cómo funciona una tuerca de conversión de rosca interna-externa

El principio de funcionamiento de una tuerca adaptadora de rosca es sencillo una vez que los dos sistemas de rosca se separan conceptualmente. el La rosca externa se acopla al material base. , ya sea un orificio metálico preroscado, una protuberancia roscada o un accesorio de acoplamiento, y es esta rosca exterior la que determina cómo se retiene la tuerca en la estructura circundante. el La rosca interna se acopla al sujetador entrante. , y esta rosca interior se selecciona independientemente de la rosca exterior, que es exactamente lo que permite que la pieza se convierta entre dos tamaños o estándares diferentes. Entre la instalación y el uso final, el torque se transfiere a través del cuerpo de la tuerca, por lo que el espesor de la pared y la selección del material influyen en la carga que puede soportar el conjunto.

Durante la instalación, la rosca externa se introduce en el orificio de la base hasta una profundidad especificada, después de lo cual el orificio interno está listo para recibir el perno o tornillo correspondiente. La siguiente ilustración isométrica marca las principales características estructurales de una tuerca de conversión de rosca interna-externa típica, incluido el cuerpo de la rosca externa, el orificio de la rosca interna, la longitud total y el diámetro exterior, que en conjunto definen cómo se especifica y solicita la pieza.

Como muestra el diagrama isométrico, la rosca externa y la rosca interna están funcionalmente separadas aunque comparten el mismo cuerpo, que es la idea central de diseño detrás de cada tuerca de conversión de rosca interna-externa, tuerca de doble rosca y adaptador roscado. La longitud total y el diámetro exterior son las dos dimensiones que se utilizan con mayor frecuencia para especificar una pieza, ya que determinan si la tuerca encajará físicamente dentro de la profundidad del orificio y la holgura del orificio disponibles. La característica de accionamiento, ya sea una ranura o un hexágono interno, solo afecta la forma en que se instala la pieza y no influye en su comportamiento de carga una vez asentada. El espesor de la pared entre el orificio interno y la raíz de la rosca externa es otro factor que los instaladores deben tener en cuenta, porque una pared más delgada generalmente reduce el torque que la pieza puede soportar de manera segura durante la instalación. Comprender esta estructura de dos hilos hace que sea más fácil seleccionar el tamaño correcto al convertir entre hardware métrico e imperial, lo cual se trata en la siguiente sección.

Tipos de roscas y cobertura de tamaños estándar

Cada tuerca de conversión de rosca interna-externa está definida por dos indicaciones de rosca separadas, una para la rosca externa y otra para la rosca interna, y cada una de ellas puede seguir de forma independiente el sistema métrico o el sistema unificado en pulgadas. un Tuerca adaptadora de rosca métrica a imperial Es simplemente una pieza donde la rosca externa sigue un sistema, comúnmente métrico, mientras que la rosca interna sigue el otro, comúnmente unificado grueso o unificado fino. Esta flexibilidad es lo que hace que las tuercas de doble rosca sean útiles en instalaciones que mantienen equipos métricos e imperiales uno al lado del otro.

Dentro del sistema métrico, las roscas se describen mediante la norma de propósito general ISO 261, que define los diámetros nominales y sus series de paso grueso y fino asociadas. Dentro del sistema basado en pulgadas, las series Grueso unificado (UNC) y Multa Unificada (UNF) definidas en ASME B1.1 siguen siendo las designaciones a las que más se hace referencia en aplicaciones automotrices y de maquinaria de América del Norte. Las tuercas de conversión de rosca interna-externa generalmente se producen para cubrir un rango nominal desde alrededor de M3 hasta M30 en el lado métrico. , con una gama comparable disponible en designaciones gruesas y finas unificadas, lo que permite que una sola familia de productos sirva para una amplia gama de tamaños de orificios sin herramientas personalizadas.

Al especificar un proveedor de tuercas adaptadoras de rosca o solicitar una tuerca reductora de rosca personalizada, generalmente es una buena práctica confirmar las indicaciones de las roscas externa e interna por separado, junto con la serie de paso, en lugar de asumir que una designación de tamaño único cubre ambas roscas. Esto evita desajustes durante el montaje y acorta el proceso de abastecimiento para los equipos de ingeniería y adquisiciones.

Opciones de materiales y rendimiento comparativo

Las tuercas de conversión de rosca interna-externa se producen comúnmente en tres materiales base: acero al carbono, acero inoxidable y latón, y la elección entre ellos generalmente se reduce al equilibrio de resistencia, resistencia a la corrosión y tolerancia a la temperatura requerida por la aplicación. El acero al carbono ofrece un sólido rendimiento mecánico general y se utiliza a menudo para el montaje de maquinaria estándar donde el entorno operativo es seco y controlado. El acero inoxidable intercambia una pequeña cantidad de resistencia bruta por una resistencia a la corrosión significativamente mejor, por lo que con frecuencia se especifica una tuerca de conversión de rosca de acero inoxidable para equipos exteriores, entornos marinos adyacentes o componentes expuestos a lavados y humedad. El latón proporciona una buena maquinabilidad y una conductividad eléctrica y térmica útil, y a menudo se selecciona para carcasas electrónicas o instrumentos de precisión donde la resistencia al desgaste y las propiedades no magnéticas son más importantes que la resistencia máxima.

El siguiente cuadro presenta una comparación relativa de estos tres materiales en tres dimensiones de rendimiento en una escala general de cero a diez. Los valores son ilustrativos y pretenden reflejar relaciones de propiedad de materiales ampliamente reconocidas en lugar de resultados de un único informe de prueba de laboratorio, por lo que deben usarse como referencia de planificación general en lugar de una especificación exacta.

Como ilustra el gráfico, el acero al carbono y el acero inoxidable obtienen puntuaciones altas en resistencia a la tracción, lo que explica por qué ambos son opciones comunes para juntas de maquinaria que soportan carga. El acero inoxidable muestra una clara ventaja en resistencia a la corrosión, consistente con su uso generalizado como tuerca de conversión de roscas de acero inoxidable en ambientes húmedos o al aire libre. El latón queda ligeramente por detrás en cuanto a resistencia a la tracción bruta, pero sigue siendo una opción práctica donde la maquinabilidad y el comportamiento no magnético son más importantes que la capacidad de carga máxima. La tolerancia a la temperatura sigue un patrón similar, y el acero inoxidable generalmente mantiene propiedades mecánicas en un rango más amplio que el latón. Ninguna de estas diferencias hace que un material sea universalmente superior, y la elección correcta depende de hacer coincidir el material con las demandas mecánicas y ambientales específicas del ensamblaje.

Diseño de capacidad de carga y compromiso de rosca

La cantidad de carga que una tuerca adaptadora de rosca puede transferir antes de que la rosca se desprenda o se salga está estrechamente relacionada con la longitud de enganche de la rosca disponible, es decir, con qué profundidad se asienta la rosca externa en el orificio de la base. Las referencias generales de diseño de sujetadores, incluidas pautas ampliamente documentadas en recursos como Maquinaria's Handbook, indican que la resistencia a la extracción aumenta rápidamente a medida que la longitud del enganche crece desde una profundidad poco profunda y luego se nivela una vez que el enganche alcanza aproximadamente entre una y media y dos veces el diámetro nominal. Más allá de ese punto, la profundidad adicional aporta comparativamente poca fuerza de sujeción adicional, ya que las roscas exteriores más cercanas a la entrada del orificio soportan una parte desproporcionada de la carga.

Esta relación es un principio general de ingeniería en lugar de un número fijo para cada pieza, porque el rendimiento real también depende de la dureza del material base, la clase de ajuste de la rosca y la calidad de la instalación. Aun así, la tendencia que se muestra a continuación es una referencia de planificación útil a la hora de decidir qué tan profundo se debe roscar un orificio para aceptar una tuerca de conversión determinada, particularmente para una tuerca de doble rosca de alta resistencia para maquinaria donde la junta sufrirá cargas repetidas.

La curva aumenta bruscamente entre un compromiso superficial y aproximadamente una vez el diámetro nominal, que es la región donde se gana la mayor parte de la fuerza de sujeción utilizable. Entre una y dos veces el diámetro, la curva continúa ascendiendo pero a un ritmo más lento, mostrando rendimientos decrecientes a medida que la profundidad del compromiso aumenta aún más. Más allá de aproximadamente dos veces el diámetro, la tendencia se aplana, lo que indica que la profundidad adicional del orificio agrega pocos beneficios prácticos para la mayoría de las aplicaciones estándar. Este patrón es consistente con la mecánica general de roscas, donde las primeras roscas acopladas soportan una mayor proporción de la carga axial que las roscas que se encuentran más abajo en el orificio. Para los ingenieros que especifican una pieza OEM de tuerca reductora de rosca personalizada, esta tendencia respalda la selección de una longitud de compromiso en el rango de uno y medio a dos diámetros como un objetivo general razonable para una resistencia equilibrada sin una profundidad excesiva del orificio.

Escenarios de aplicación típicos en todas las industrias

Las tuercas de conversión de rosca interna-externa y las tuercas de doble rosca aparecen en una amplia gama de entornos industriales, y las cuatro categorías siguientes representan las áreas generales donde estos componentes de conversión de rosca industrial se especifican con mayor frecuencia. El montaje de automóviles sigue siendo una de las mayores áreas de aplicación , que cubre componentes del motor, carcasas de transmisión y puntos de montaje del chasis donde los estándares de roscas mixtas son comunes en diferentes plataformas de vehículos. Le sigue de cerca la maquinaria general, donde se utilizan tuercas adaptadoras de rosca tanto en ensamblaje original como en reparación en campo de orificios pelados o dañados. Las aplicaciones aeroespaciales y ferroviarias tienden a exigir una trazabilidad y consistencia de los materiales más estrictas, mientras que los sistemas hidráulicos y otros equipos especializados completan la proporción restante.

El siguiente cuadro presenta un desglose general e ilustrativo de estas categorías de aplicaciones, con la intención de reflejar patrones de uso ampliamente observados en todo el sector de sujetadores roscados en lugar de cifras extraídas de un estudio de mercado específico.

La automoción y la maquinaria general juntas representan la participación mayoritaria en este desglose ilustrativo, lo que se alinea con el hecho de que ambos sectores combinan altos volúmenes de ensamblaje con una necesidad frecuente de conciliar hardware métrico e imperial en la misma línea de producción. Las aplicaciones aeroespaciales y ferroviarias representan una proporción menor pero aún significativa, y estas industrias generalmente ponen énfasis adicional en la trazabilidad de los materiales y el control de calidad documentado, dada la naturaleza crítica de seguridad de los ensamblajes involucrados. Los equipos hidráulicos y otros equipos especializados representan la parte restante, donde las tuercas de conversión se utilizan a menudo para adaptar los puertos de conexión o reparar conexiones roscadas en bombas y colectores. Los tamaños relativos de estos segmentos pueden cambiar dependiendo de la composición industrial regional, por lo que los lectores deben tratar el gráfico como una orientación general más que como una medición precisa del mercado. Aun así, el patrón es útil para comprender por qué los componentes de conversión de hilos industriales están diseñados para servir a varios sectores a la vez en lugar de a un único caso de uso limitado.

Compatibilidad de materiales y entorno

Elegir el material adecuado para un entorno operativo determinado es una de las decisiones más prácticas a la hora de contratar un fabricante de tuercas de doble rosca para un proyecto específico. El mapa de calor a continuación resume la idoneidad general en cuatro entornos comunes, donde el sombreado más oscuro representa un ajuste general más fuerte basado en características de material bien establecidas en lugar de una matriz de prueba formal. Este tipo de comparación es útil durante la revisión inicial del diseño, antes de fijar una especificación final, ya que resalta qué familia de materiales vale la pena evaluar primero para un entorno determinado.

El acero al carbono se adapta perfectamente a la maquinaria general, donde el ambiente suele ser seco y controlado, pero su idoneidad disminuye en entornos marinos o corrosivos sin revestimiento o revestimiento adicional. El acero inoxidable mantiene un alto índice de idoneidad en la mayoría de los entornos, razón por la cual aparece con tanta frecuencia en las especificaciones para tuercas de conversión de rosca interna-externa utilizadas en exteriores o en áreas de lavado. El latón generalmente se adapta bien a contextos de instrumentos electrónicos y de precisión, donde su comportamiento no magnético y su conductividad son más valiosos que la resistencia bruta, mientras que su resistencia a la corrosión se ubica entre el acero al carbono y el acero inoxidable en entornos industriales generales. Estos patrones se basan en ciencia de materiales bien documentada en lugar de datos patentados, y están pensados ​​como un punto de partida para la evaluación de materiales en lugar de un sustituto de la revisión de ingeniería específica del entorno. Los compradores que evalúan un proveedor de tuercas adaptadoras de rosca para un nuevo programa suelen utilizar una matriz de ajuste simple como esta para seleccionar los materiales candidatos antes de solicitar datos mecánicos detallados.

Guía de instalación

La instalación correcta de una tuerca de conversión de rosca interna-externa tiene un efecto directo sobre el rendimiento de la unión terminada, y la secuencia general a continuación refleja la práctica común tanto para las variantes ranuradas como para las no ranuradas. La preparación del orificio de la base es el paso que con mayor probabilidad afectará el rendimiento final, ya que un orificio piloto de tamaño insuficiente o desalineado puede provocar roscas cruzadas durante la instalación. Los pasos se presentan en un orden típico, aunque productos específicos pueden incluir orientación adicional del proveedor para materiales base inusuales o entornos de alta vibración.

1. Confirme el tamaño de la rosca externa con respecto al orificio roscado y el tamaño de la rosca interna con respecto al sujetador que se instalará, verificando tanto el diámetro como la serie de paso.
2. Inspeccione la limpieza del orificio piloto y elimine las virutas, el aceite o los residuos que puedan interferir con el enganche total de la rosca.
3. Aplique un compuesto bloqueador de roscas si la aplicación implica vibración o ciclos de carga repetidos, siguiendo las instrucciones del fabricante del compuesto para el tiempo de curado.
4. Introduzca la tuerca de conversión en el orificio utilizando la herramienta adecuada, ya sea un destornillador plano para una pieza ranurada o una llave hexagonal o un grifo de instalación para una pieza no ranurada, manteniendo la herramienta alineada con el eje del orificio.
5. Asiente la tuerca a la profundidad especificada, generalmente al ras o ligeramente por debajo de la superficie circundante, a menos que el diseño requiera un separador específico.
6. Verifique que la rosca interna esté limpia y sin daños antes de instalar el perno, espárrago o tornillo correspondiente, luego apriete al valor de torque apropiado para el tamaño y material de la rosca interna.

Saltarse el paso de preparación del orificio es una de las fuentes más comunes de problemas de instalación, ya que los residuos que quedan en el orificio pueden impedir que la rosca externa se asiente por completo y reducir la longitud efectiva de enganche analizada anteriormente en este artículo. Para un uso repetido en producción, muchos equipos de ensamblaje estandarizan una herramienta de accionamiento y un ajuste de torque específicos para cada tamaño de tuerca de conversión, lo que ayuda a mantener resultados consistentes en toda la línea de ensamblaje.

Tuerca adaptadora de rosca frente a tuerca estándar de rosca única

Vale la pena distinguir una tuerca de conversión de rosca interna-externa de una tuerca de rosca simple ordinaria, ya que las dos partes resuelven problemas diferentes aunque puedan parecer similares a primera vista. Una tuerca estándar tiene solo un tamaño de rosca y está diseñada para asegurar un perno con la misma especificación, mientras que una tuerca de conversión, una tuerca doble o una tuerca reductora de rosca tienen dos indicaciones de rosca independientes en el mismo cuerpo. La siguiente tabla resume las principales diferencias funcionales entre los dos tipos de piezas.

Esta distinción es más importante durante la adquisición, ya que especificar una tuerca estándar cuando realmente se necesita una función de conversión no resolverá un problema de rosca no coincidente. Los ingenieros y compradores que busquen un proveedor de tuercas adaptadoras de rosca deben indicar claramente que se requiere una pieza de doble rosca, junto con ambas indicaciones de rosca, para evitar demoras durante la cotización y el muestreo.

Capacidad de personalización OEM y ODM

Más allá de los tamaños estándar del catálogo, muchos equipos de adquisiciones requieren una pieza OEM de tuerca reductora de rosca personalizada construida según un dibujo específico, con una combinación no estándar de roscas internas y externas, una longitud total modificada o un acabado superficial específico. El desarrollo personalizado de este tipo generalmente requiere un fabricante con capacidad interna de herramientas, equipos de producción automatizados y un sistema de calidad que pueda mantener tolerancias dimensionales estrictas en grandes volúmenes de producción. Esto es particularmente relevante para los programas automotrices y aeroespaciales, donde a menudo se requiere documentación y trazabilidad de piezas junto con el propio hardware físico.

Escala de producción y gestión de calidad.

A medida que la demanda de componentes de conexión roscada estandarizados continúa creciendo en los sectores automotriz y de maquinaria general, se confía cada vez más en los fabricantes que combinan soporte de ingeniería con capacidad de producción automatizada para piezas estándar y personalizadas. Una instalación equipada con cientos de máquinas herramienta y líneas de producción automatizadas normalmente puede pasar de la aprobación de muestras a la producción en volumen de manera más eficiente que un taller más pequeño, lo cual es una consideración importante para los programas OEM con cronogramas de entrega definidos. El control constante del proceso en cada lote de producción es lo que, en última instancia, respalda la calidad de las piezas trazable y repetible, lo cual es tan importante para un fabricante de tuercas de doble rosca como para cualquier otro proveedor de sujetadores de precisión.

Acerca de Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. es una instalación de fabricación especializada dedicada a productos de conexión roscada para los sectores automotriz y aeroespacial. La empresa produce principalmente insertos de alambre helicoidales, insertos autorroscantes, insertos de bloqueo con llave, adaptadores roscados y tapones de aceite, junto con grifos y herramientas de instalación correspondientes. , que coloca las tuercas de conversión de rosca interna-externa y los adaptadores roscados relacionados directamente dentro de su gama principal de productos en lugar de como una oferta periférica.

Fundada en 2015, la empresa opera desde una planta de fabricación propia de 10.000 metros cuadrados equipada con cientos de máquinas herramienta y sistemas de producción automatizados. A lo largo de años de desarrollo, la empresa ha creado un equipo experimentado de especialistas en diseño, desarrollo y producción, respaldados por un sistema de gestión de calidad estructurado y un mecanismo integral de servicio posventa. Con un valor de producción anual de 153 millones de RMB en 2024, la empresa mantiene la capacidad de realizar un suministro estable a gran escala. a clientes que requieren volúmenes consistentes en tiradas de producción extendidas.

Los productos de la empresa se utilizan ampliamente en la industria automotriz, incluidos motores y transmisiones para vehículos comerciales y de pasajeros, así como en la industria aeroespacial y la fabricación de vehículos ferroviarios. Esta dispersión de mercados finales requiere que la empresa mantenga registros de producción consistentes y rastreables en diferentes líneas de productos, ya que los clientes automotrices y aeroespaciales comúnmente solicitan documentación junto con las piezas físicas que compran.

Productos de conexión roscada relacionados

Además de las tuercas de conversión de rosca interna-externa, la empresa también fabrica insertos de alambre helicoidales, que son sujetadores incrustados de precisión hechos de alambre de acero inoxidable laminado en frío de alta resistencia y elasticidad, enrollado en una sección transversal en forma de diamante. Estos insertos se atornillan en un orificio preroscado para formar una rosca interna estándar duradera y resistente al desgaste, y se utilizan principalmente en materiales base de menor resistencia, como aluminio, aleaciones de magnesio, plásticos y madera, o para reparar roscas dañadas en componentes de hierro fundido y acero. Junto con insertos autorroscantes, insertos de bloqueo con llave y tapones de aceite, estas líneas de productos permiten a la empresa satisfacer una amplia gama de requisitos de conexiones roscadas para clientes que trabajan en aplicaciones automotrices, aeroespaciales, marinas, de maquinaria de precisión y electrónica.
